ラジカセ修理の依頼が入りました。電源は入り、ラジオは使えるけどカセットテープの再生、録音ができないということです。

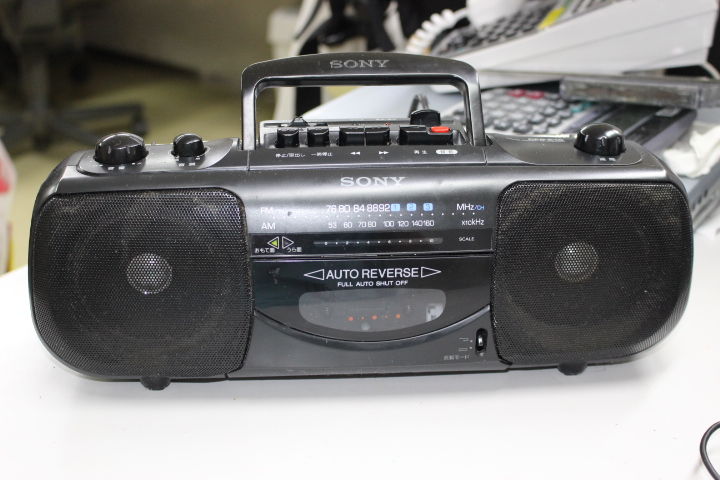

これがその依頼されたラジカセです。まずは現況の確認。再生ボタンを押してもテープは走行しません。しかし、モーターの回る音がします。開けてみなくては何とも言えませんが、恐らく駆動ベルトが破損、もしくは外れたのでしょう。

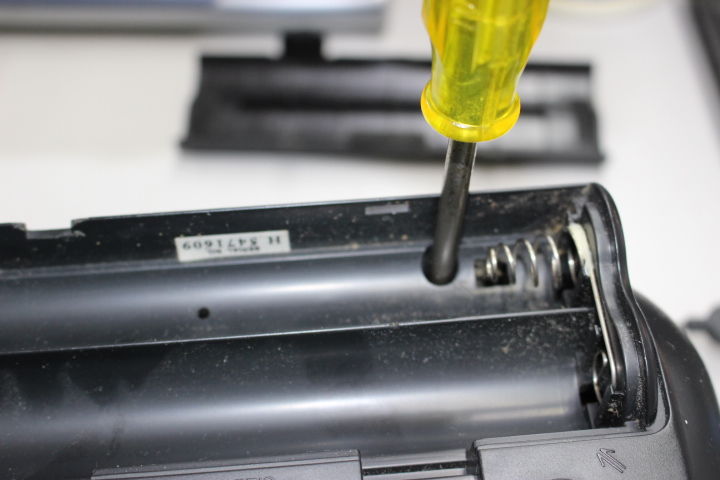

開けてみます。最近はサービスマン以外に開けさせないために、特殊な工具が必要なネジ頭のビスを使うことがありますが、この製品は全てプラスドライバーで外せました。

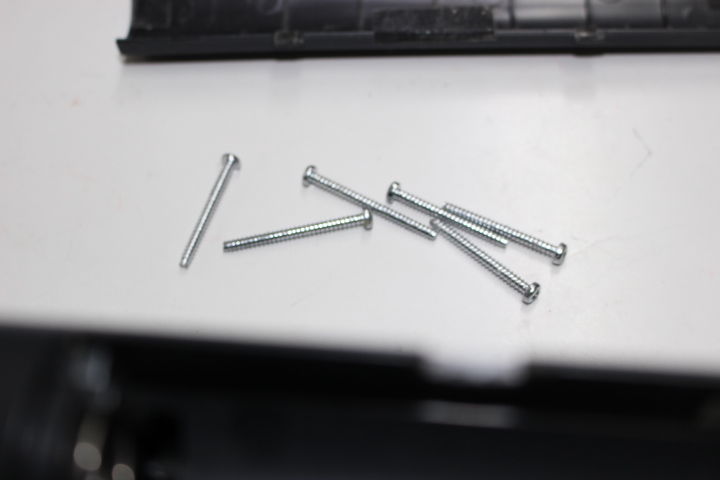

ネジも全部同じ長さ、同じ種類でした。ありがたいですね。ソニーもなかなかやりますね。

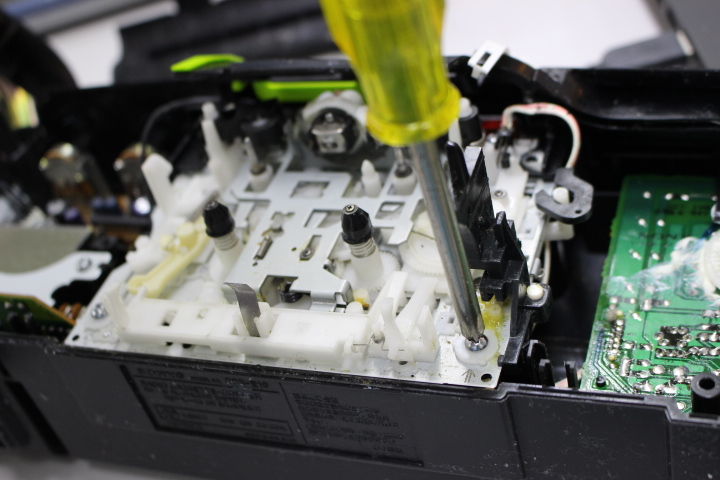

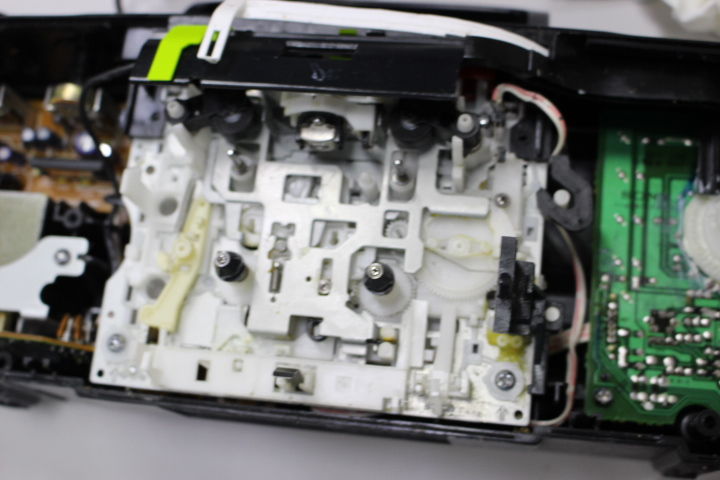

次にテープデッキ部を外してみます。これもプラスネジ2本を外すだけで取れました。

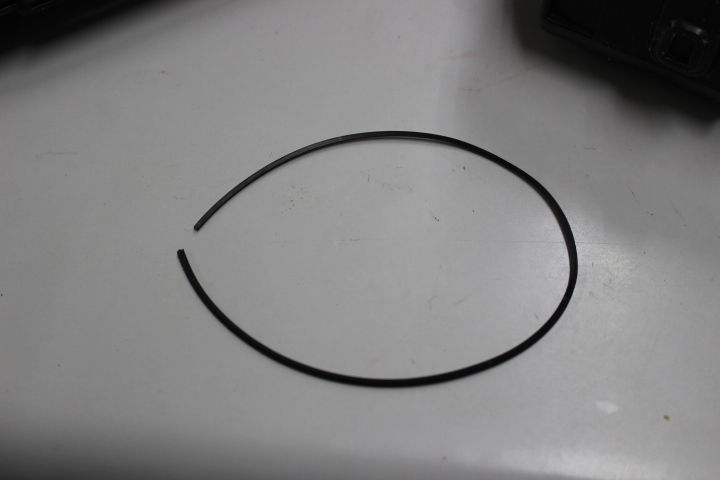

思った通り、駆動ベルトが切れていました。こうなると問題は二つ、一つはどのようにかかっていたのか、そしてもう一つは代わりになるものは手に入るのか、です。
ネットで検索しても、良い物は高いか、もしくは輪ゴム程度の性能のようです。それならいっそ、輪ゴムを使ってみましょうか。

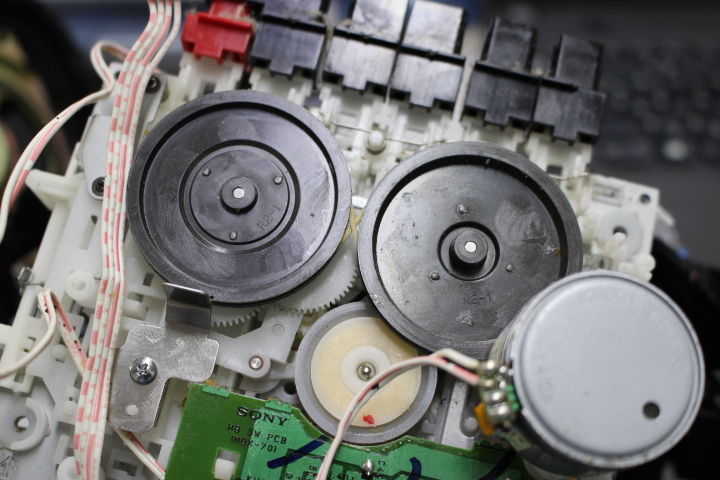

何回か試すうちに、このようにかけると正常に動くことが判明しました。

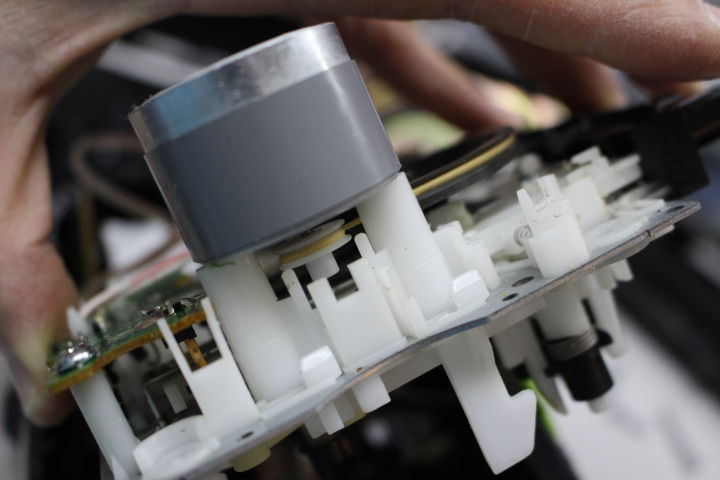

ドライブプーリー部でも交差させます。

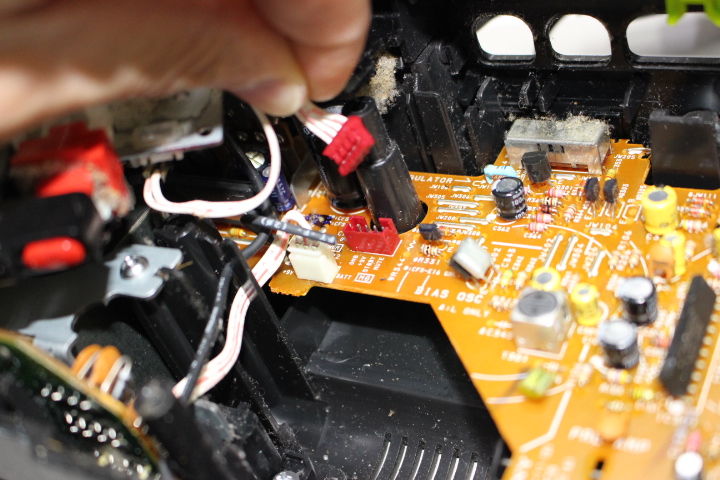

ベルトの組み付けが済んだら、組み立てます。抜いた（抜けちゃった）カプラーを戻して、
あれ、この部品は何に使うんだろう？

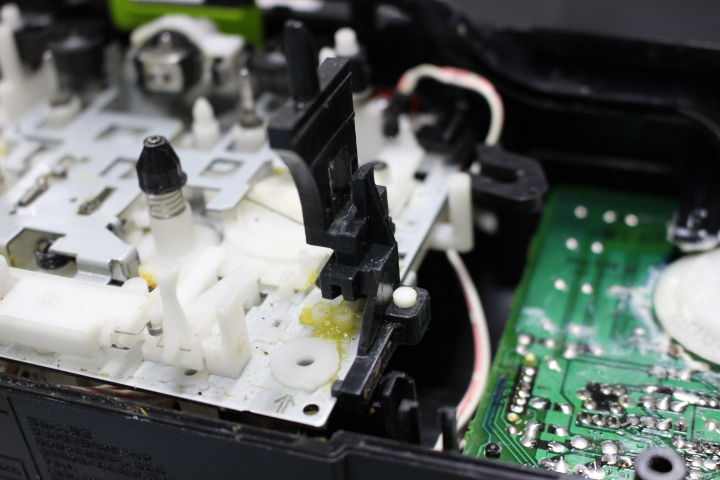

色々と考えているうちに、リバースモードセレクターレバーであることに気が付き、このように付けると問題なく収まることが判明しました。

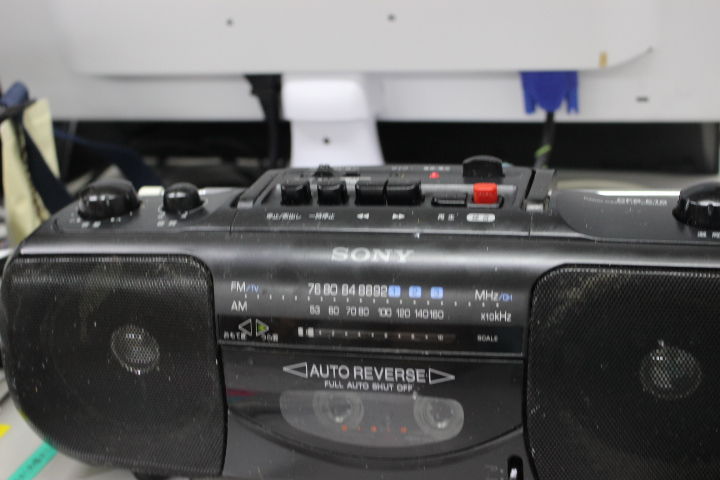

さあ、組み立て終了です。電源ケーブルをつなぎ、カセットテープを入れて、再生ボタンを押します。
♪はぁるぅのぅぅうらぅぅうのぅう すぅみぃだぁぁあぐわぁああ～
ダメだこりゃ。ワウフラッタ―が盛大に発生しています。やはり輪ゴムではかわりはできないのですね。
ん？
切れたベルトをいじっていてあることに気が付きました。すべすべしている！
そう、ベルトは交差させてかけているのでお互いに干渉しています。そこで伸び縮みを発生させているのではないだろうか？
よし、再分解だ！

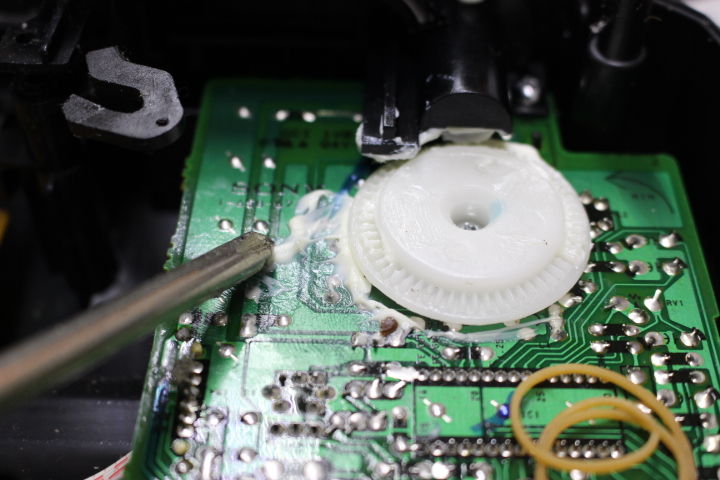

そして、バリコンの操作用べべルギアの余っているグリスをいただきます。それを輪ゴムに塗りたくりました。十分なテンションがかかっているのでプーリーとの間にスリップは発生しないでしょう。そして輪ゴム同士の摩擦は減じられるので、きっとスムーズに動くのではないでしょうか。
再び組み立てます。何度も分解、組み立てをしているのでスムーズにできるようになってきました。この機種に慣れてきたのです。そして、空転させてしまってずれちゃったチューニング目盛りとバリコンの位置合わせをしてからケースに納めました。

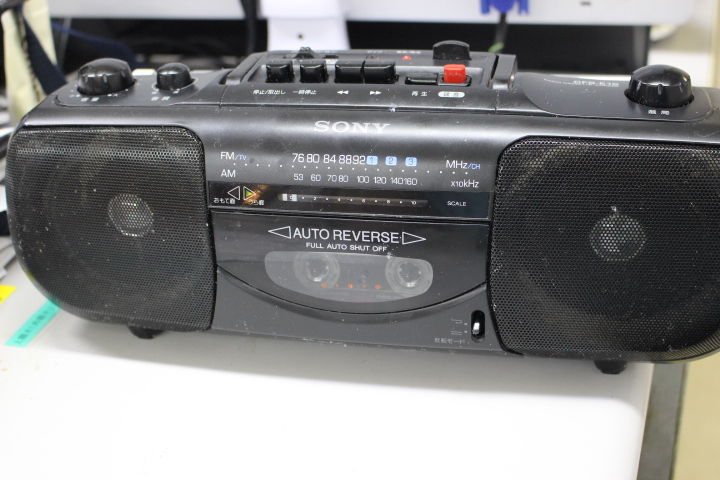

さあどうだ！
♪はぁるぅのぅうらぁらぁの～すぅみぃだぁがぁわぁ～
ずいぶんましになってきました。もう音楽と呼べる範囲でしょう。でも、これじゃあ聴きたくないなあ。ましにはなってもまだまだワウフラッターがひどいのは明らかです。純正かそれに近い駆動ベルト買うくらいなら、新品買っちゃったほうがいいかも。オーナーにはそうお伝えしましょうか。
物を大事にすると言っても、限度がありますね。でも、面白かったなあ。
