やっとここまで来ました。

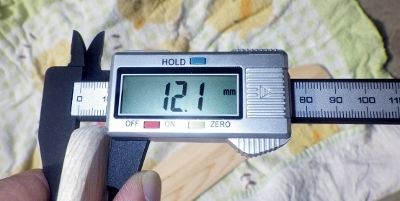

重量的にもう少し軽くしたいので、まだまだ削ります。先端部が12.1㎜厚もあります。9mmまで削ります。
イメージ 1

電動カンナではあっという間に削り過ぎになる恐れがあるので、カンナで丁寧に仕上げるのですが、これが私得意ではありません。きれいな削りかすが出てこないのです。
イメージ 2

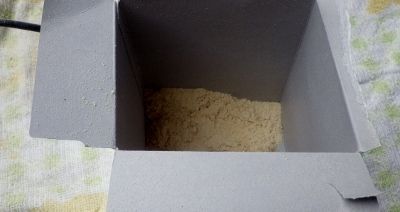

ある程度いったらあとはひたすらサンダーで削ります。もっとカンナが上手にかけられたら、この工程が楽になるのですが。修行が足りないのでしょうか、不器用なのでしょうか。サンダーの削り粉は後の為にとっておきます。
イメージ 4

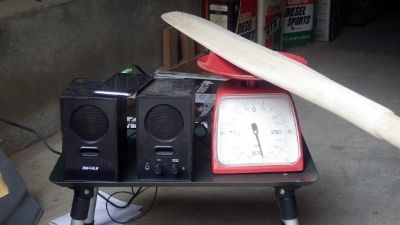

重心と重量を計りながら削り進めます。Ipodではポッドキャストのミラクルサイクルを流していました。
イメージ 3

だんだんスリムになってきました。そして左右がほぼ同じ形になっているように見えます。重量は片側465gです。目標まで15グラム多いのですが、これくらいいいかな。

中央ピースの丸棒が185g、ステンレス管が170gが2本、計算上の重量は1,455gとなります。2ピースならステンレス管が1本で済むので1,285gですので、ウッドパドルとしては普通でしょうか。

右ブレードは奇跡的に節なしを用意できたのですが、残念なことに削っていったら中に空洞がありました。ここはエポキシ接着剤と先ほどの削り粉をこねたパテで盛ります。
イメージ 5

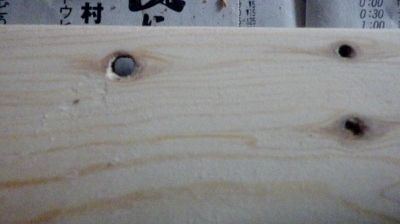

左ブレードは節がありましたね。こっちは節を抜いてパテで埋めます。
イメージ 6

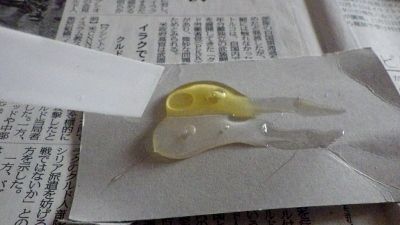

同量のA剤、B剤を出し、
イメージ 7

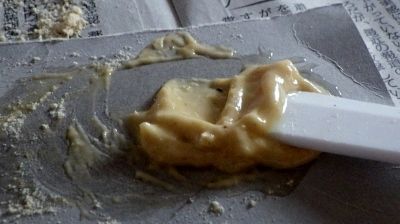

よく混ぜたら削り粉をたっぷり入れてこねます。
イメージ 8

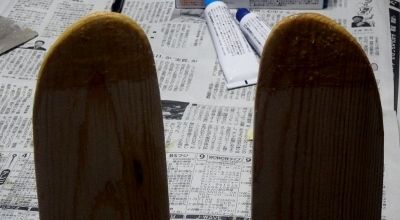

これで穴を埋めます。また、数か所に傷をつけてしまったのでそこも埋めました。先端はつっくつ時に使ってしまうことがありますので、補強の意味で塗りました。こちらは乾いたらまたやすり掛けして均します。
イメージ 9

次はステンレス管にねじの穴を開けます。ドリルをスタンドに固定し、センターポンチを打った管をセット。切削油を垂らして、ドリルのトリガーを引くと、あれ、回らないぞ。またか。最近調子悪いな。一番奥まで引けば回るのか。でも、ロックボタンでとめると止まってしまいます。これは参ったな。仕方がありません。トリガーを握ったままハンドルを下げて。んんん、それでも回らなくなっちゃった。何回も握っていると回り出したり止まったり。こりゃダメだ。

ドリルを分解します。トリガーの可変抵抗が傷んでいるのでしょう。あれ、これ以上分解できないな。接点復活剤を注して、かちゃかちゃやってみますが、全くダメです。うーん、18年も使ったからかなー。そろそろ寿命かなあ。いままで本当にいろいろなものを作ってきた愛着あるドリルでしたが、戦力外通告をする日が来たようです。

三郷鷹野のケーヨーD2へ直行、ドリルスタンドに使える根元寸法を持つ振動ドリルを探しました。すると、同じく日立工機の振動ドリルを発見。えい、買っちゃえ。

ドリルの話は明日します。パドルは現在エポキシ接着剤の乾燥待ちです。でも、充填か所は痩せが発生するでしょうから、また明日も充填作業があるでしょう。

いつになったら完成する事やら。

あ、そうそう、アマゾンからマナスルの部品が届きました。予定より早くの到着でした。山のmochiさん、お伺いいたしますね。

昨日はこの作業で過労気味、口内炎ができてしまいました。今日は会社のボーリング大会、突然表彰式の司会を頼まれ、うまくしゃべれないまま入賞者の名前を絶叫していました。熱中するとほどほどができなくなる性格なのを恨みますが、もう仕方がないかな。失敗の多い人生ですが、この性格が足引っ張っているのは確実です。

***********************************

昨日の午前中、まずは家事を済ませて9時ころから作業開始です。

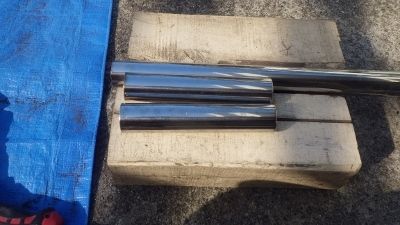

電気代の安いうちに(10時前)多量に電力を食うディスクグラインダーを使いましょう。ステンレス30φ管を160㎜の長さ、2本を切り出します。この管は2ピースパドルを作った時の残りですが、まだ3本は取れますね。
イメージ 1

スピードカッターがあればもう少し簡単に、そして正確に切断できるのですが、そんなの家に置くところがありません。自分専用工作室が欲しいなあ。

左パドルをまだまだ削って行きます。515gまで削りました。
イメージ 2

右パドルも電気かんなで削って行きます。左を参考に、同じ形になるように心がけて削って行きます。重量を計りながら、520gまで削りました。

次はパドルの重心を見ます。左右の手、1本づつで支え、中央に寄せていくとぴたり、重心の真ん中で左右の指が出合います。その位置をパドルブレードの左右で見比べます。

イメージ 3

重心の位置が違っていました。左は先端が重く、右は根元が重かったのです。それが一致するように、厚みを計測しながら削って行きます。

大体同じになったかな?まだ片側505gもあります。目標は450g程度だったのでもう少しぜい肉を落として行きたいですね。人間は便利ですよ。自転車乗って食事控えれば簡単にダイエットできますから。パドルはそうはいきません。全部手作業で削らなければいけないのです。

ある程度いけたら次は真ん中の部分を製作します。ここも2×4材から削り出そうかとも思ったのですが、節なし板を見つけられず、安直に30㎜φ丸棒を買ってきました。

問題は長さです。何回も握って適正な長さを探ります。そして、それより少し長めに切断、両端をステンレス管に入る太さまで削ります。もちろん木工旋盤のない私は手削りです。
イメージ 4

丸棒を長めにしたのは必要に応じて寸詰めする為です。短くし過ぎるともう後戻りはできません。丸棒をもう一本買うしかありませんから。

もとが丸棒で、サイズもそれほど違わないので楽に入れられました。多少きつめですが、こちらはエポキシ接着剤で固めるのでいいことにします。
イメージ 5

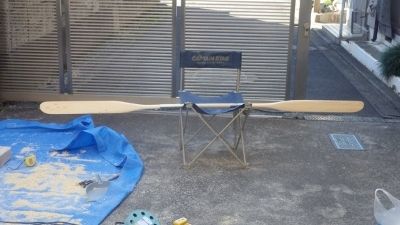

取りあえずは形になってきました。やはり丸棒はわずかに長いかなあ。10mm減らすか。
イメージ 6

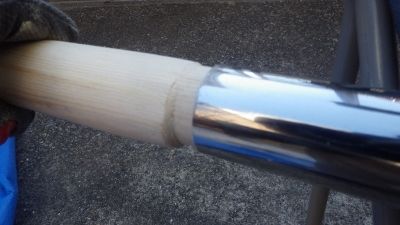

グリップ部は握る手の形に合わせて、長円形にしてみました。前後に長く、上下に薄いのです。
イメージ 7

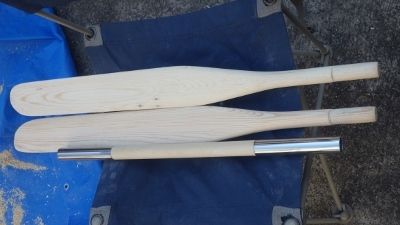

しかし、これ構造的には問題がありますね。グリップは前後に厚いのに、ブレードは上下に広がっているのですから。どうしてもグリップからブレードにかけての変化している部分が厚ぼったくなっています。ここが軽くならない元凶のように思えます。
イメージ 8

ただでさえ重たいステンレスジョイントを2つも使っているのです。

そうこうしていると、日が傾き加減です。そうだ、今日は自動車学校に入学するんだった。あれ、そろそろやばいかな?受け付け混んでいると今日の適性検査受けられなくなっちゃうぞ。ご飯食べて、食器洗って、シャワー浴びたら行かなくちゃ!

続きは明日にでもやります。飛び石で明日も公休なのです。しかし雨予報。塗装までは無理かな~。

普通自動二輪(MT)免許取得の為、入学受付してきました。
イメージ 1

受付では視力検査を受け、支払い、そして教習の進め方や予約のとり方などを教わりました。そして久しぶりに手にしたのが学生証です。これ、電車に乗る時学割きくかな?だめだろうなあ。
イメージ 8

そして、運転教本や送迎バスの時刻表、その他必要な書類をいただきました。
イメージ 9


自動二輪は現在込み合っていて予約が取りにくい状況だということでした。
1月~4月が例年だと一番込み合うのだそうですが、春秋もかなり多いようです。夏は空いているのかと思いきや、学生が夏休みに取りに来るようなので、結局いつ行っても混雑は避けられないかもしれません。

紹介者がいたので3000円クオカードをいただきました。紹介してくれた会社の○○さん、ありがとう!
イメージ 5

入学記念品にグローブをいただきました。なかなか物が良いようです。
イメージ 6

写真を撮られました。IDカードに印刷されるそうです。次は予約のとり方の動画をタブレット端末で見せられました。何かと進歩的ですね。

動画を見終わると、IDカードが完成していました。このIDカードを予約機に入れて予約をし、教習受付もこれを使うそうです。

イメージ 7

15時20分ころに行き、受付終了は16時10分くらいでした。適正テストは開始が17時40分ですので、いったん学校を出ます。

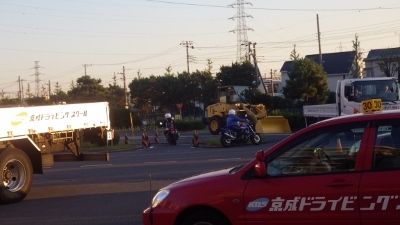

私の先輩たちが練習していました。ここは大型、大型2種、それに大型特殊の免許も学べるので、コース上にはホイールローダーやバスが走り回っています。
